Açıklama

Pozisyonlama Seti 8 40 - bir Profil 8 oluğunda çalışır - basit bir vida ayarı oluşturmanın modüler bir yolunu sağlar. Bu, tek yönde besleme yaparak veya karşı yönlü besleme elemanları kullanarak yapılabilir. Pozisyonlama Seti 8 40, besleme cihazlarının, ölçüm eklentilerinin, yakınlık anahtarlarının ve manuel çalışma tezgahlarında cihazların hassas konumsal ayarları için idealdir.
İsteğe bağlı Dijital Pozisyon Göstergeleri (4) (mekanik veya elektronik sayaç) Pozisyonlama Seti'nin hassas konumsal ayarını sağlar.
Mekanik pozisyon göstergesi, konum belirleme mesafesini dijital olarak gösterir (el tekerleğinin bir devri 1 mm'lik bir mesafeye karşılık gelir, çözünürlük 0.1 mm).
Elektronik pozisyon göstergesi 0.01 mm ölçüm doğruluğuna sahiptir. Kullanıcı tarafından kalibre edilebilir ve mutlak değeri ve artımlı boyutları ölçmenin basit bir yolunu sağlar.
N.B.: Pozisyonlama Seti, pozisyon göstergesi ile birleştirildiğinde bir ölçüm cihazı değildir! Bunun yerine örneğin tekrar montaj işlemleri için önceden tanımlanmış pozisyonların ayarlanması için kullanılır.
İsteğe bağlı Dijital Pozisyon Göstergeleri (4) (mekanik veya elektronik sayıcı) Pozisyonlama Seti'nin hassas konumsal ayarını sağlar.
Mekanik pozisyon göstergesi, konum belirleme mesafesini dijital olarak gösterir (el tekerleğinin bir devri 1 mm'lik bir mesafeye karşılık gelir, çözünürlük 0.1 mm).
Elektronik pozisyon göstergesi 0.01 mm ölçüm doğruluğuna sahiptir. Kullanıcı tarafından kalibre edilebilir ve mutlak değeri ve artımlı boyutları ölçmenin basit bir yolunu sağlar.
N.B.: Pozisyonlama Seti, pozisyon göstergesi ile birleştirildiğinde bir ölçüm cihazı değildir! Bunun yerine örneğin tekrar montaj işlemleri için önceden tanımlanmış pozisyonların ayarlanması için kullanılır.
Bir ayar cihazı için temel bileşenler, Pozisyonlama Seti 8 40 (1), ilişkili Besleme Vidası M6-LH (2) ve El Tekerleği D50 (3) içerir.
Ekler, pozisyon kaydırıcısına Line 8 oluğunda karşı torklu pozitif kilitleme veya bir vida bağlantısı (M6) kullanılarak sabitlenir.
Üstüne ulaşılabilen set vidaları, kaydırıcının kılavuz oluğundaki dikey oyununu ayarlamak için kullanılır.
Hareket yönünde maksimum basınç yükü Fx 200 N'dir; oluk dikine, bir sıkıştırma kuvveti 100 N ve bir germe kuvveti 50 N (Fz yönü) kaydırıcılara etki edebilir.
Besleme Vidası LS uzunluğu, ayar mesafesi H ve aksesuar bileşenlerine bağlı olarak belirlenir:
LS = H+130 mm (Dijital Pozisyon Göstergesi ile)
LS = H+90 mm (Dijital Pozisyon Göstergesi olmadan)
Karşı yönlü Besleme Vidasının uzunluğu:
 LSG = H+67 mm
Pozisyonlama Seti 8 40 karşı yönlü ve Besleme Vidası M6 (karşı yönlü) eklenmesi, her iki yönde de hareket eden bir konumlandırma cihazı üretir.
El Tekerleğini saat yönünde çevirerek, pozisyon kaydırıcısını kullanıcıdan uzaklaştırır (karşı yönlü ek kaydırıcıyı pozisyon kaydırıcısına doğru hareket ettirir).
Teknik Veriler
Tüm maddeler REACH düzenlemesine göre kayıtlıdır. REACH (Kayıt, Değerlendirme, İzin ve Kısıtlama) kullanıcılara işletme malzemeleri, yağlayıcılar vb. hakkında doğru bilgi sağlar.
RoHS uyumlu bileşenler kurşun veya kadmiyum gibi tehlikeli maddeler içermez. EC Direktifi 2002/95/EC (RoHS 1) elektronik cihazlarda ve bileşenlerinde belirli maddelerin kullanımını kısıtlar. Bunlar pil ve benzerlerini içerir.

Teslimat Kapsamı

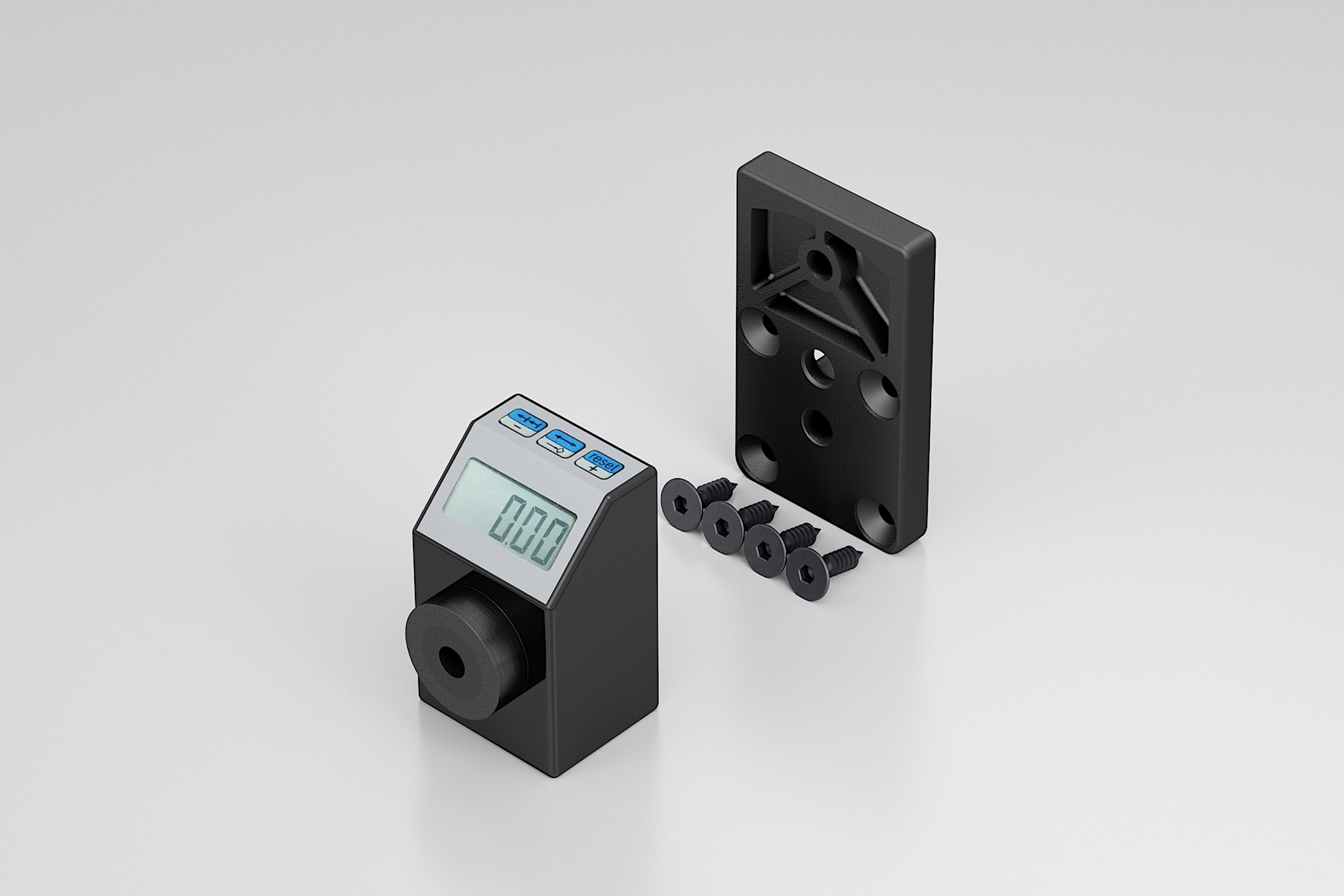

1 Adet, elektronik sayaç, sıfırlama, zincir boyutu ve kalibrasyon fonksiyonu
1 Adaptör plakası, PA, siyah
1 Mühür, kendinden yapışkanlı
4 Telleri gömme vidalar 4.2x16 St, parlak çinko kaplama

Özellikler

Ürün numarası0.0.619.71
ESD güvenliHayır
Ağırlıkm = 115 g
Teslimat birimi1 set
